产品概述

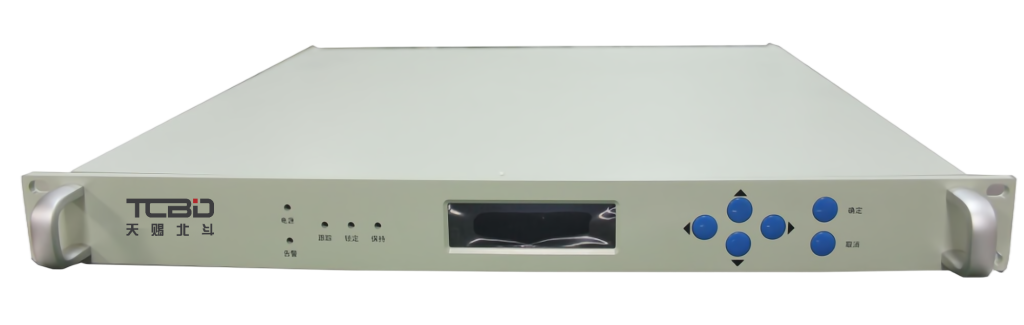

TC-NTP5800 高精度模块化同步时钟是一款面向时间同步、
守时授时、频率基准和行业网络时间服务应用设计的标准化设备平台。
产品采用模块化、插卡式和可组合架构，可根据不同项目需求，
灵活配置卫星参考源、内部时钟源、网络授时接口和行业输出接口。
设备支持北斗、GPS 双模卫星时间参考，并可配置单北斗独立授时模式。
内部可根据需求选配高稳晶振、铷钟等守时模块，
在卫星参考源正常时进行驯服校准；在卫星信号异常或中断时，
设备可进入自由运行守时状态，保持本地时间连续输出。
TC-NTP5800 支持 NTP、SNTP、PTP、IRIG-B、PPS、TOD、
RS232、RS485 等多种时间频率接口扩展，
可用于机房网络授时、电力自动化、通信基站、广电播控、
金融交易、工业控制、交通系统和应急指挥等行业场景。
核心能力
北斗/GPS 卫星授时
支持北斗与 GPS 双模卫星时间参考，可根据项目要求配置双模授时或单北斗独立授时运行模式。
模块化插卡架构
输入参考源、内部时钟源和输出接口均可采用标准模块化配置，便于按需选型、扩容和后期维护。
驯服与自由运行守时
支持卫星参考源锁定下的驯服运行，以及卫星信号异常时的自由运行守时，保障时间输出连续性。
NTP / PTP 网络授时
支持扩展 NTP、SNTP 及 PTP IEEE 1588 时间同步能力，可为局域网、数据中心和行业网络提供统一时钟服务。
多种行业授时接口
可扩展 IRIG-B、PPS、TOD、RS232、RS485 等接口，满足电力、通信、广电、工业控制等系统接入需求。
远程监控与故障定位
支持对卫星参考源、内部时钟源及输出板卡运行状态进行监控，辅助实现模块级故障识别与快速维护。
典型应用形态
- 北斗驯服晶振与北斗驯服铷钟
- GPS 驯服晶振与 GPS 驯服铷钟
- 北斗/GPS 双模高精度时间频率标准
- NTP / SNTP 网络时间服务器
- PTP IEEE 1588 高精度时间服务器
- IRIG-B 码同步时钟及电力授时设备
- 通信机房、数据中心和广电播控授时系统
- 工业自动化、交通、金融和应急指挥时间同步系统
主要技术参数
| 产品型号 | TC-NTP5800 |
|---|---|
| 产品名称 | 高精度模块化同步时钟 |
| 产品类型 | 卫星授时、守时与时间频率服务平台 |
| 卫星时间参考源 | GPS / 北斗 BDS 双模参考，可配置单北斗独立授时 |
| 内部时钟工作模式 | 智能驯服模式、自由运行守时模式 |
| 对时方式 | 自动阈值对时、手动安全对时 |
| 时间校准功能 | 支持时区设置、手动置钟、系统相位修正及天线馈线时延补偿 |
| 可扩展授时接口 | IRIG-B、NTP/SNTP、PTP IEEE 1588、TOD、PPS、RS232、RS485 等 |
| 网络管理能力 | 支持远程集中监控、多设备管理和状态查询 |
| 运行状态监测 | 支持卫星参考源、内部时钟源及输出板卡状态监测 |
| 输入电压 | AC 220V ± 5% |
| 输入频率 | 50Hz ± 5% |
| 开机预热最大功耗 | ≤ 100W |
| 稳定工作额定功耗 | ≤ 50W |
| 设备结构 | 19 英寸 1U 标准机架式结构 |
| 外形尺寸 | 482.6 × 400 × 44 mm，含挂耳 |
| 设备重量 | ≤ 15 kg |
| 外观颜色 | 工业灰色 |
| 工作温度 | -20℃ ～ +50℃ |
| 存储温度 | -25℃ ～ +70℃ |
典型行业应用
为服务器、交换机、核心网设备、日志系统和业务平台提供统一的网络时间同步服务。
通过 IRIG-B、PPS、TOD、串口和网络接口，为变电站自动化、调度系统和工业控制系统提供时间基准。
支持播控系统、交易系统、审计日志、录像取证和业务事件记录的统一时间同步与时间追溯。
项目配置与服务支持
TC-NTP5800 可根据项目实际需求配置卫星参考源、晶振或铷钟守时源、
NTP/PTP 网络接口、IRIG-B 输出板卡、串口板卡及其他专用授时模块。
如需获取产品选型表、接口说明、时间同步方案、系统报价或现场部署建议，
请通过官网商务咨询入口联系天赐北斗团队。
